Длинный радиус поворотного отвода

Name: Длинный радиус поворотного отвода
Brand: Холлибертон лимитед._поглотитель_высоковольтных труб
Availability: InStock

Подвижные отводы изготавливаются путем многократной ковки низкоуглеродистой легированной стали TIMKEN 4715 с последующим безсердечниковым изгибом. Специальная термообработка обеспечивает высокую прочность и твердость. Толщина стенок разрабатывается на основе комплексного анализа веса, износостойкости и вязкости. Подвижные отводы эффективно обеспечивают надежное соединение наземных трубопроводов в процессе гидроразрыва, кислотной обработки и цементирования.

Входит в категорию:

подвижной коленный шарнир

Ключевые слова: запорный клапан, подвижный колена, обратный клапан, предохранительный клапан, интегральное соединение, целевая прямая труба

Кольцевой трубопровод, трубопровод

Консультации по продуктам

Описание продукта

Подвижные отводы изготавливаются путем многократной ковки низкоуглеродистой легированной стали TIMKEN 4715 с последующим безсердечниковым изгибом. Специальная термическая обработка обеспечивает высокую прочность и твердость. Толщина стенок разработана на основе комплексного анализа веса, износостойкости и ударной вязкости. Подвижные отводы эффективно обеспечивают надежное соединение наземных трубопроводов в процессе гидроразрыва, кислотной обработки и цементирования.

Свойства продукта

　　Номинальный диаметр: 2"–4"

　　Номинальная температура: −29℃~121℃ (класс PU)

　　Применяемые условия эксплуатации: стандартные, условия работы с H2S

　　Стандарт производства: API 16C

Особенности продукта

· Корпус изогнутых труб изготовлен методом ковки с контролируемым изгибом, разработанным собственными силами; геометрические размеры полностью соответствуют требованиям чертежей, при этом обеспечивается высокая стабильность и значительно улучшена проходимость шариком.
· Инновационная технология обеспечивает равномерную толщину стенок по всей длине внутреннего диаметра изгиба, а также отсутствие влияния на скорость и направление потока жидкости, что эффективно продлевает срок службы изделия.
· Новая технология одновременно обеспечивает механические свойства материала после термообработки на уровне, опережающем отраслевые стандарты;
· Конструкция активного сегмента использует ступенчатую траекторию, а ключевые участки утолщены, что повышает прочность без увеличения массы.
· Уплотнительное кольцо имеет металлическую каркасную конструкцию, что повышает надежность уплотнения.
· Рекомендации: продукт следует регулярно смазывать и обслуживать (смазку необходимо проводить как перед, так и после каждой операции). При обслуживании используйте ручной шприц для подачи смазки; применение высоконапорных шприцев для смазки недопустимо. При этом следует выбирать рекомендованную смазку. После нанесения смазки поверните изделие на 90 градусов, затем нанесите вторую порцию смазки, снова поверните на 90 градусов, нанесите третью порцию смазки, после чего поверните изделие на 360 градусов, чтобы проверить плавность вращения.

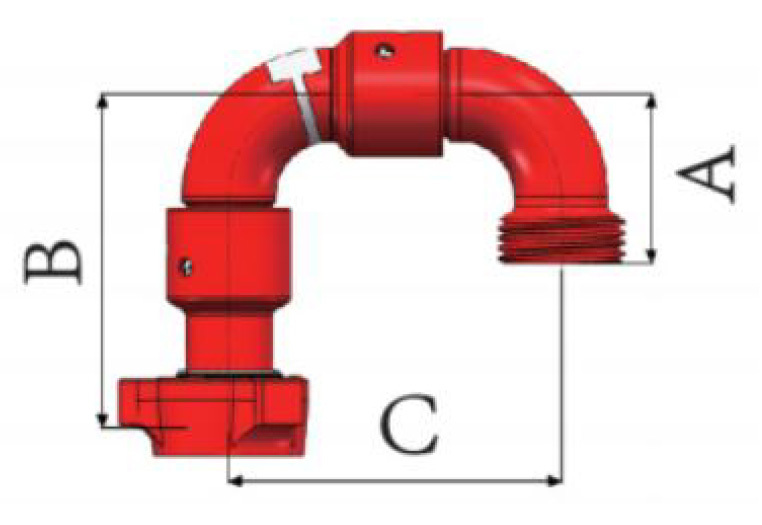

Десятый тип активного изгиба

Десятый тип активного изгиба

Спецификация	Форма подключения		Номинальное рабочее давление МПа/Пси	Габаритные размеры (мм)			Рабочие условия использования
Спецификация	Форма подключения		Номинальное рабочее давление МПа/Пси	Л	Б	H	Рабочие условия использования
2"	FIG1502/FIG2002	FXM	15000/20000	279	277	273	Стандарт
2"	FIG1502FIG2002	MXM	15000/20000	279	279	273	Стандарт
3”	FIG1502	FXM	15000	369	369	416	Стандарт
3"	FIG1502	MXM	15000	369	369	416	Стандарт
3"	FIG2002	FXM	20000	516	516	540	Стандарт
3"	FIG2002	MXM	20000	516	516	540	Стандарт
4”	FIG1502	FXM	15000	516	516	540	Стандарт
4”	FIG1502	MXM	15000	516	516	540	Стандарт

Деформируемый коленчатый патрубок типа 50

Деформируемый коленчатый патрубок типа 50

Спецификация	Форма подключения		Номинальное рабочее давление МПа/Пси	Габаритные размеры (мм)			Рабочие условия использования
Спецификация	Форма подключения		Номинальное рабочее давление МПа/Пси	Л	Б	H	Рабочие условия использования
2"	FIG1502/FIG2002	FXM	15000/20000	140	277	277	Стандарт
3"	FIG1502	FXM	15000	202	369	416	Стандарт
3"	FIG2002	FXM	20000	258	516	540	Стандарт
4"	FIG1502	FXM	15000	247	516	540	Стандарт

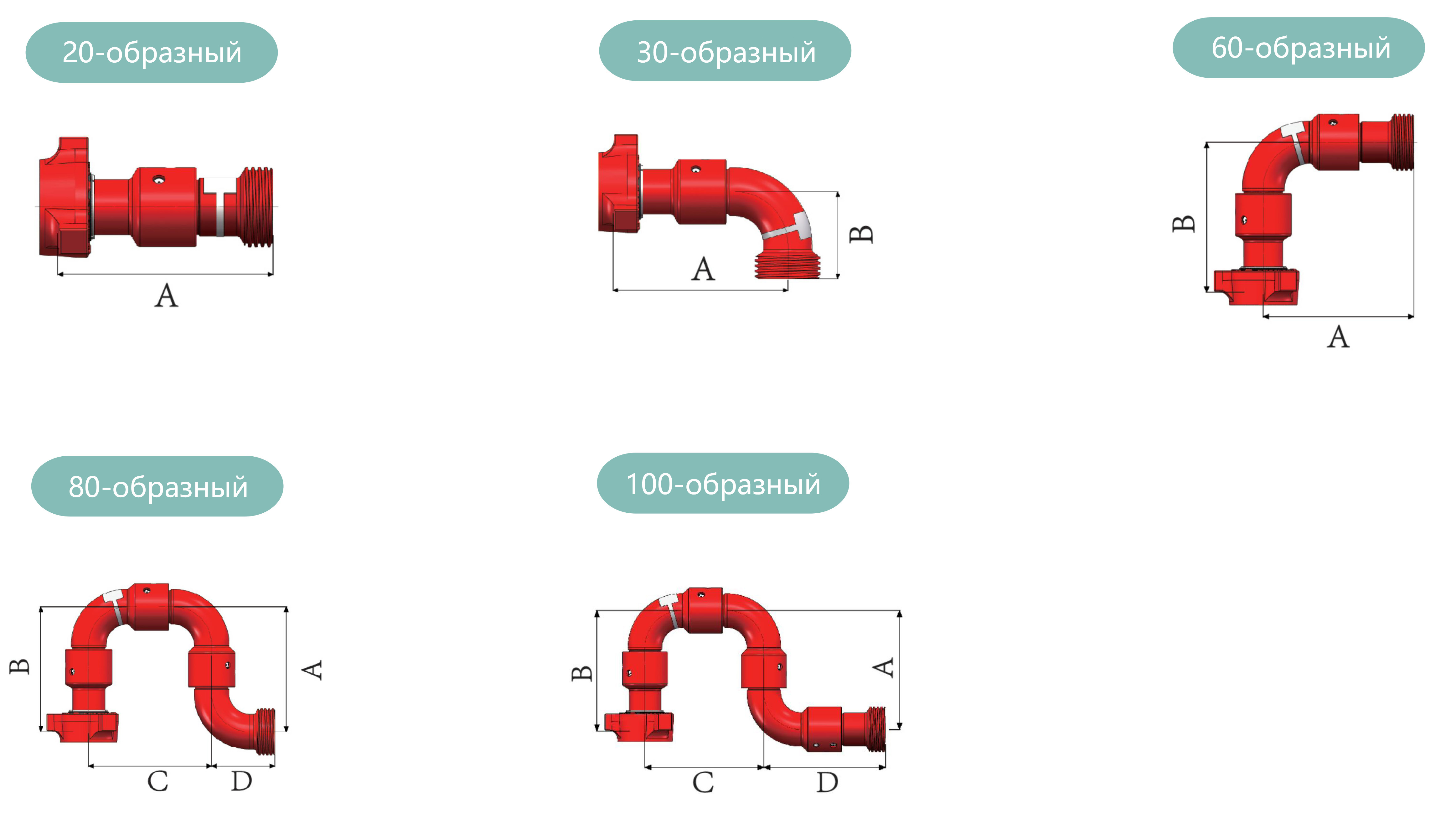

Остальные конструктивные формы длинных радиусных поворотных отводов

Остальные конструктивные формы длинных радиусных поворотных отводов

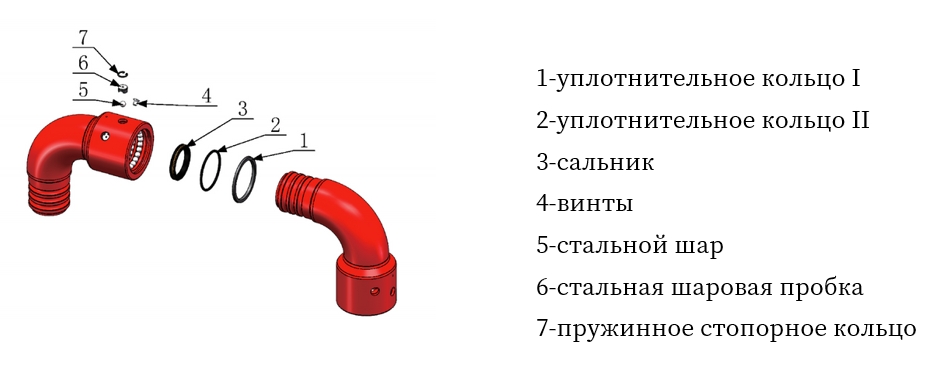

Ремонтный набор для изогнутых соединений

Ремонтный набор для изогнутых соединений

Спецификация	Форма подключения	Номинальное рабочее давление МПа/Пси	Герметизация Круг I	Герметизация Круг II	Уплотнительная набивка	Винт	Стальной шарик	Стальной шариковый затвор	Упругое стопорное кольцо	Рабочие условия использования
2”	FIG1502	15000/20000	1	1	1	1	24,24,24	3	3	Стандарт
3"	FIG1502	15000	1	1	1	1	34,35,36	3	3	Стандарт
3”	FIG1502	20000	1	1	1	1	26,27,28	3	3	Стандарт
4”	FIG1502	15000	1	1	1	1	26,27,28	3	3	Стандарт
