Обратный клапан
Входит в категорию:
Ключевые слова: запорный клапан, подвижный колена, обратный клапан, предохранительный клапан, интегральное соединение, целевая прямая труба
Кольцевой трубопровод, трубопровод
Описание продукта
Обратный клапан в высоконапорных гидравлических магистралях предотвращает обратный поток жидкости, обеспечивает односторонний ток рабочей среды в трубопроводе и защищает безопасность трубопроводов и оборудования. Все ключевые внутренние компоненты обратного клапана изготавливаются из нержавеющей стали и обладают высокой износостойкостью и коррозионной стойкостью. Уплотнительные элементы производятся по технологии двукратной вулканизации, что обеспечивает надежную герметичность. Клиентам могут быть предложены три типа односторонних клапанов: с верхней крышкой-заслонкой, с прямой заслонкой и с дротиковым типом. Заслончатые односторонние клапаны обычно используются для жидких сред или для смесей жидкостей с твердыми частицами, тогда как дротиковые клапаны чаще применяются для газообразных сред или для чистых жидкостей с низкой вязкостью.
Свойства продукта
Номинальный диаметр: 2"~3"
Номинальная температура: −29℃~121℃ (класс PU)
Применяемые условия эксплуатации: стандартные условия.
Стандарт изготовления: API 6A
Особенности продукта
● В высоконапорных жидкостных магистралях односторонний клапан позволяет жидкости поступать в скважину только в одном направлении, предотвращая обратный поток жидкости вверх по магистрали к одностороннему клапану и обеспечивая безопасность трубопроводов и оборудования.
● AIFUEL предлагает односторонние клапаны с двумя направлениями потока: стандартным направлением потока, при котором резьба находится спереди, и обратным направлением потока, при котором резьба находится сзади.
● Корпус клапана кован из легированной стали, а ключевые детали изготавливаются из нержавеющей стали после ковки с последующей обработкой, что обеспечивает износостойкость и коррозионную стойкость.
● Уплотнительные элементы обладают собственной интеллектуальной собственностью и отличаются высоким качеством.
● Есть три типа: с верхней крышкой-отбойником, с прямым отбойником и с дартс-образным отбойником.
● Рекомендация: для полной перекачки потока следует подключить запорный вентиль (вентиль с пробкой) последовательно с обратным клапаном. При монтаже верхнеприводных и прямопоточных обратных клапанов их необходимо устанавливать горизонтально и平稳но.

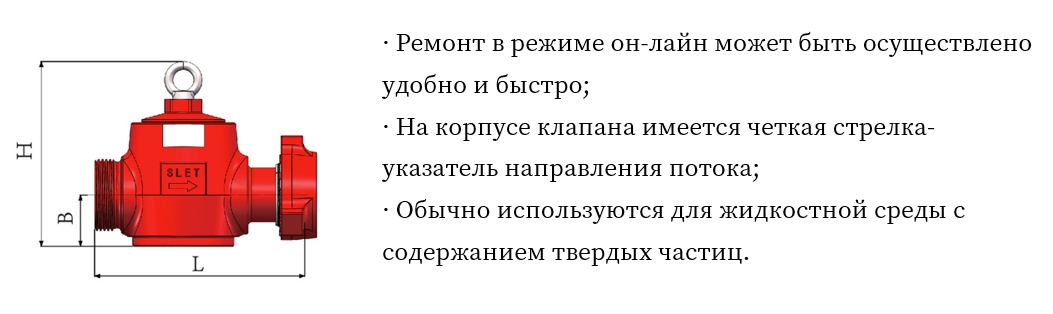

Односторонний клапан с верхней крышкой‑заслонкой
| Спецификации | Форма подключения | Поток | Номинальное рабочее давление Mpa/Psi |
Габаритные размеры (мм) | Рабочие условия использования | |||
| Л | Б | H | ||||||
| 2" | FIG1502 | FXM | Стандарт | 105/15000 | 140 | 277 | 277 | Стандарт |
| 3" | FIG1502 | FXM | Стандарт | 105/15000 | 202 | 369 | 416 | Стандарт |
| 3" | FIG2002 | FXM | Стандарт | 140/20000 | 258 | 516 | 540 | Стандарт |

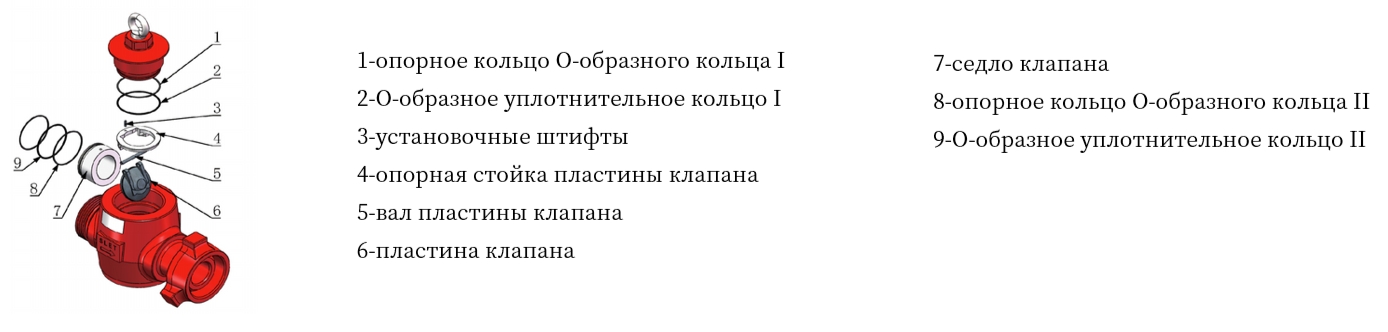

Ремонтный комплект для одностороннего клапана с верхней крышкой‑заслонкой
| Спецификации | Номинальное рабочее давление Mpa/Psi |
Уплотнительное кольцо с опорным кольцом I | Уплотнительное кольцо типа O I | Установочный штифт | Кронштейн для клапанной заслонки | Вал клапанной пластины | Заслонка | Седло клапана | Уплотнительное кольцо O‑образной формы, опора II | Уплотнительное кольцо типа O II |
| 2" | 105/15000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 |
| 3" | 105/15000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 |

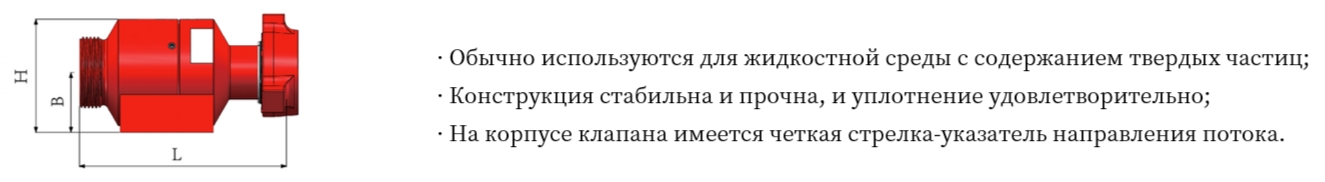

Прямой клапан с заслонкой, работающий в одном направлении
| Спецификации | Форма подключения | Поток | Номинальное рабочее давление Mpa/Psi |
Габаритные размеры (мм) | Рабочие условия использования | |||
| Л | Б | H | ||||||
| 2" | FIG1502 | FXM | Стандарт | 105/15000 | 358 | 112 | 201 | Стандарт |
| 3" | FIG1502 | FXM | Стандарт | 105/15000 | 399 | 116 | 219 | Стандарт |
| 3" | FIG2002 | FXM | Стандарт | 140/20000 | 579 | 192 | 357 | Стандарт |
Ремонтный комплект для одностороннего клапана с прямой заслонкой
| Спецификации | Номинальное рабочее давление Mpa/Psi |
Уплотнительное кольцо типа O I | Седло клапана | Уплотнительное кольцо O‑образной формы Опорное кольцо II |
Уплотнительное кольцо II | Заслонка | Вал клапанной пластины | Уплотнительное кольцо III |
| 2” | 105/15000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 3” | 105/15000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 3” | 140/20000 | 1 | 1 | Один | - | 1 | 1 | 1 |

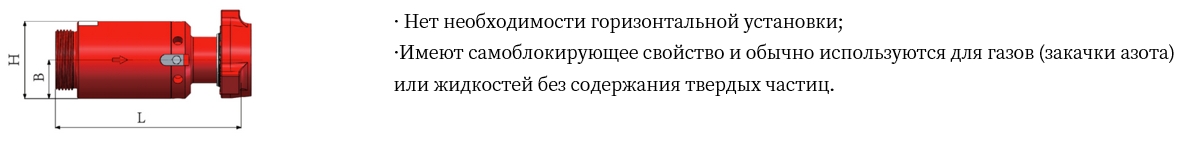

Дартс-клапан с односторонним потоком
| Спецификации | Форма подключения | Поток | Номинальное рабочее давление Mpa/Psi |
Габаритные размеры (мм) | Рабочие условия использования | |||
| Л | Б | H | ||||||
| 2” | FIG1502 | FXM | Стандарт | 105/15000 | 318 | 89 | 177 | Стандарт |
| 3" | FIG1502 | FXM | Стандарт | 105/15000 | 399 | 94 | 188 | Стандарт |

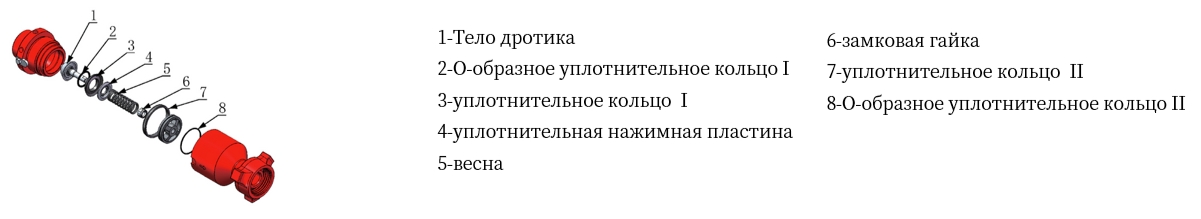

Ремкомплект для дартс-клапанов
| Спецификации | Номинальное рабочее усилие Mpa/Psi |
Тело дартса | Уплотнительное кольцо I | Уплотнительное кольцо I | Уплотнительная плита | Пружина | Контргайка | Уплотнительное кольцо II | О-типа Уплотнительное кольцо II |
| 2” | 105/15000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| 3” | 105/15000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
