пробковый кран

Плунжерный клапан состоит из корпуса клапана, уплотнительной дуговой пластины, плунжера и других деталей. Плунжерный клапан является незаменимым ключевым компонентом при проведении операций гидроразрыва пласта и цементирования. Плунжерные клапаны имеют компактную конструкцию, просты в обслуживании, обладают низким крутящим моментом и быстро открываются. Для того чтобы удовлетворить самые разнообразные потребности, мы можем предложить клиентам различные конструктивные формы плунжерных клапанов, такие как ручные, с червячным редуктором, гидравлические, пневматические, электрические и т.д. По типу присоединения они могут быть разделены на безвтулочные и фланцевые.

Входит в категорию:

пробковый кран

Ключевые слова: запорный клапан, подвижный колена, обратный клапан, предохранительный клапан, интегральное соединение, целевая прямая труба

Кольцевой трубопровод, трубопровод

Консультации по продуктам

Представление о продукции

Свойства продукта

номинальный проход：1"～4"

Номинальная температура：-29°C～121°C(PU)

　　　　　　　　　　　　　　　-46°C～-121°C(LU、Настроить)

Условия применения: нормальные, низкотемпературные и в присутствии H2S

отраслевой стандарт：API 6A

Характеристики продукта

· Корпус клапана изготовлен с применением передовой технологии многонаправленной ковки-штамповки. Его прочность и вязкость занимают ведущее уровень в отрасли;

· Кран покрыт никель-фосфорным сплавом, так обладает отличными антифрикционным и антикоррозийным свойствами;

· Множество открывающих устройств доступно на выбор;

· Специально обработанный уплотнительный сектор обладает превосходными характеристиками;

· Уплотнения являются результатами совместных исследований и разработок с ведущими компаниями в отрасли и обладают независимыми правами на интеллектуальную собственность;

· Можем предоставлять клиентам индивидуальные решения.

· Рекомендация：Пробковый кран следует пополнить маслом после выполнения каждых 3 секций или 3 переключений; клапан следует тщательно промыть перед смазкой; смазка выполняется из трех циклов заправки. В первом цикле заправить соответствующим количеством консистентной смазки, остановить заправку в то время, когда наблюдается отвод остаточной жидкости, повернуть на 90 градусов и провести второй цикл заправки, остановить заправку в то время, когда наблюдается перелив смазки, повернуть на 90 градусов и провести последний цикл заправки, остановить заправку в то время, когда наблюдается перелив смазки.

пробковый кран

Плунжерный клапан в сборе

Спецификация	Запечатанная форма	тип соединения		номинальное рабочее давление Mpa/Psi	исполнительный механизм	Габаритные размеры (мм)			условия применения
Спецификация	Запечатанная форма	тип соединения		номинальное рабочее давление Mpa/Psi	исполнительный механизм	L	B	H	условия применения
1X2"	Одинарное уплотнение	FIG1502	FXM	105/15000	Ручной тип	269	61	185	нормальные
1X2"	двойное уплотнение	FIG1502	FXM	105/15000	Ручной тип	268	61	180	нормальные
2"	Одинарное уплотнение	FIG1502	FXM	105/15000	Ручной тип	353	88	225	нормальные
2"	Одинарное уплотнение	FIG1502	FXM	105/15000	гидродинамический	353	88	433	нормальные
2"	двойное уплотнение	FIG1502	FXM	105/15000	Ручной тип	358	69	207	нормальные
3"	Одинарное уплотнение	FIG1502	FXM	105/15000	Ручной тип	432	132	330	нормальные
3"	двойное уплотнение	FIG1502	FXM	105/15000	Ручной тип	398	127	366	нормальные
3"	двойное уплотнение	FIG1502	FXM	105/15000	маховичный тип	398	127	620	нормальные
3"	двойное уплотнение	FIG1502	FXM	105/15000	гидродинамический	398	127	633	нормальные
4"	Одинарное уплотнение	FIG1502	FXM	105/15000	Ручной тип	562	159	488	нормальные
2"	Одинарное уплотнение	FIG2002	FXM	140/20000	Ручной тип	386	88	266	нормальные
2"	Одинарное уплотнение	FIG2002	FXM	140/20000	гидродинамический	386	88	433	нормальные
3"	двойное уплотнение	FIG2002	FXM	140/20000	Ручной тип	562	159	488	нормальные
3"	двойное уплотнение	FIG2002	FXM	140/20000	маховичный тип	562	159	771	нормальные
3"	двойное уплотнение	FIG2002	FXM	140/20000	гидродинамический	562	159	710	нормальные

1"～2" Ремкомплект пробковый кран

пробковый кран

порядковый номер	Спецификация	1X2"-105 Одинарное уплотнение	1X2"-105 двойное уплотнение	2"-105 Одинарное уплотнение	2"-105 двойное уплотнение	2"-140 Одинарное уплотнение
порядковый номер	Спецификация	1X2"-105 Одинарное уплотнение	1X2"-105 двойное уплотнение	2"-105 Одинарное уплотнение	2"-105 двойное уплотнение	2"-140 Одинарное уплотнение
1	уплотнительное кольцо сектора I	2	2	2	2	2
1	уплотнительное кольцо сектора II	-	2	-	2	-
2	уплотнительный сектор	2	2	2	2	2
3	боковой сектор	2	2	2	2	2
4	кран	1	1	1	1	1
5	опорное кольцо О-образного кольцаI	2	2	2	2	2
6	О-образное кольцо I	2	2	2	2	2
7	О-образное кольцо II	1	1	1	1	1
8	опорное кольцо О-образного кольца II	-	-	1	-	1
9	маслёнка	1	1	1	1	2

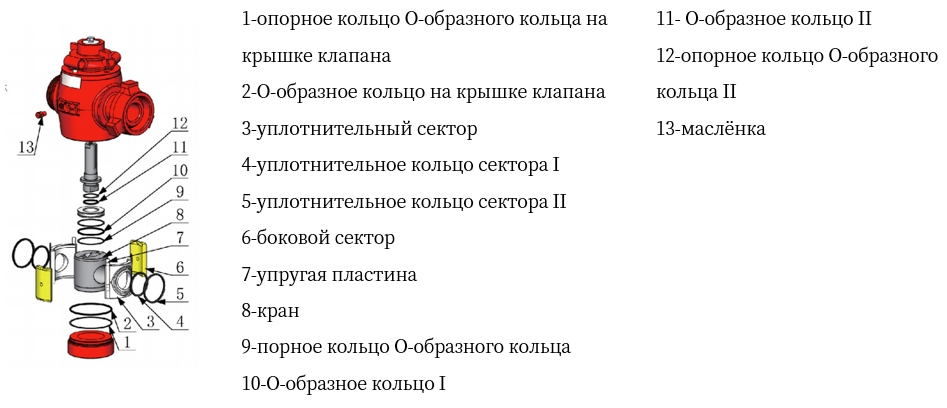

3"～4" Ремкомплект пробковый кран

3"～4" Ремкомплект пробковый кран

рядковый номер	Спецификация	3"-105 Одинарное уплотнение	3"-105 двойное уплотнение	3"-140 двойное уплотнение	4"-105 Одинарное уплотнение
рядковый номер	Спецификация	3"-105 Одинарное уплотнение	3"-105 двойное уплотнение	3"-140 двойное уплотнение	4"-105 Одинарное уплотнение
1	опорное кольцо О-образного кольца на крышке клапана	1	1	1	1
2	О-образное кольцо на крышке клапана	1	1	1	1
3	уплотнительный сектор	2	2	2	2
4	уплотнительное кольцо сектора I	2	2	2	2
5	уплотнительное кольцо сектора II	-	2	2	-
6	боковой сектор	2	2	2	2
7	упругая пластина	-	4	4	4
8	кран	1	1	1	1
9	порное кольцо О-образного кольца I	2	2	2	1
10	О-образное кольцо I	2	1	1	1
11	О-образное кольцо II	-	1	1	1
12	опорное кольцо О-образного кольца II	-	1	1	1
13	маслёнка	1	2	2	2
